復合板是由基板和復合層板組成的。基板通常采用碳鋼、低合金鋼或不銹鋼，復合層板通常采用不銹鋼、欽及鐵合金、鋁及鋁合金、鎳及鎳合金、銅及銅合金。復合層板用來提高耐磨、耐腐蝕等性能，基板用來保證復合板的強度。

     復合板的加工有軋制法、爆炸復合法和堆焊法等。

     目前，特種設備采用的是爆炸復合法進行板材的復合

復合鋼板的主要缺陷有哪些？

      1. 復合板中的缺陷主要是復合層板和基板結合層界面上的未結合。

      2.未結合部分的缺陷呈完全脫開或不完全脫開狀態。

      3. 超聲檢測主要是檢查基板和復合層板結合狀態是否良好。

復合鋼板超聲檢測的界面分析

        鋼板復合時是采用聲阻抗不同的兩種板材進行爆炸復合，在復合完好的情況下由于兩種板材的聲阻抗不同，根據聲波在單一界面上的反射與折射規律，在界面上存在界面回波，此界面回波與未結合缺陷回波位置正好重疊，影響對缺陷回波的判別。

        根據超聲波在平界面上聲壓反射率公式及往復透過率公式可計算出不同材料復合時其界面的聲壓反射率及往復透過率。

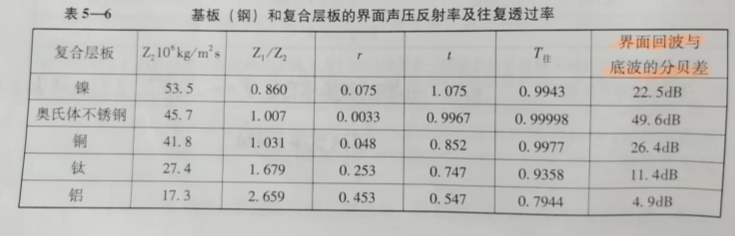

  采用鋼作為基材進行復合時，由計算得出的基板和幾種復合層材料組成界面的聲壓反射率與往復透過率，根據聲壓反射率與往復透過率計算出界而回波與底而回波的分貝差見表5一6所示。計算時基材(鋼)的聲阻抗取46 x10kg/m’s。基板(鋼)和復合層板的界面聲壓反射率及往復透過率表5-6

表中:r一一探頭在基材側檢測時，復合界面的聲壓反射率;

     t 一探頭在基材側檢測時，復合界面的聲壓透射率;

    T往一一探頭在基材側檢測時，復合界面的往復透過率

     1.純鋼材料超聲檢測時，若底面回波為 100%，則復合板為鋼/奧氏體不銹鋼的復合其界面回波只有 0.33% ，二者相差的分貝差為 49.6dB，界面反射回波極小，在顯示屏上幾乎看不到界面反射回波存在，而鋼與其他材料的復合層界面回波，在顯示屏上有一定的高度，甚至較大，如鋁材與鋼材的界面反射回波為 45.3%，二者相差的分貝差只有 4.9dB。

    2. 以鋼為基材進行復合，除奧氏體不銹鋼復合層界面基本無界面回波外，其他材料的復合層界面均有界面回波。同理，若以奧氏體不銹鋼為基材進行復合，其他材料的復合界面 (鋼除外)均有界面回波。

沈陽宇時先鋒檢測儀器有限公司生產超聲波探傷儀，適合板材內部缺陷檢測，公司有多個專業檢測人員（持有超聲檢測二級證書）可以給您提供超聲探傷檢測問題咨詢，能夠給您制作檢測方案，期待您的咨詢！

     3.實際檢測過程中，應根據復合層界面的反射特點進行仔細分析，區分界面回波與末結合缺陷回波的區別，確保復合層超聲檢測結果的準確性。
