超聲檢測公式匯總

1.周期和頻率的關系,二者互為倒數: T=1/f

2.波速波長和頻率的關系: c=入f 或入=c/f

3.對于鋼: Cl: Cs: CR=1.8:1:0.9

4.聲壓: P=Pi-Po

單位:帕斯卡(Pa)微帕斯卡(uPa)1Pa=1N/m2 1Pa=10%uPa

5.聲阻抗:Z=P/u=pcu/u=pc

單位為克/平方厘米·秒(g/cm·s)或千克/平方米·秒(kg/m2·s)

6.聲強單位:瓦/厘米 2(W/cm)或焦耳/厘米 2秒(J/cm2·s)

A=lg(l2/I1) ( B)

7.貝爾(B)聲強級

8.分貝(dB)聲強級 =10lg(I2/I1) =20lg(P2/P1)( dB)

9.儀器示波屏上的波高與回波聲壓成正比:

A=20lg(P2/P1)=20lg(H2/H1) (dB)

10.聲壓反射率透射率:

注釋:Po一入射波聲壓;Pr一反射波聲壓;P一透射波聲壓，r一聲壓反射率;t一聲壓透射率Zi一第一種介質的聲阻抗;Z2一第二種介質的聲阻抗

11.聲強反射率透射率:

12.聲壓往復透射率:

13.縱波斜入射:

CL1、Cs1一第一介質中的縱波橫波聲速;CL2、Cs2-第二介質中的縱波、橫波聲速;QL、aL-縱波入射角、反射角;as一橫波反射角; BBs縱波、橫波折射角

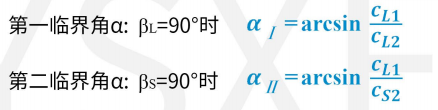

14.縱波入射時:

15、對于有機玻璃作為楔塊的探頭檢測鋼而言:

產生純橫波對應的探頭入射角為

產生表面波對應的探頭入射角為

水鋼界面橫波

16.橫波入射時: 第三臨界角a:a'L=90°時

17.有機玻璃橫波入射時,入射角as(等于橫波探頭的折射角Bs)=35°~55即 K=tgBs=0.7 ~143 時,檢測靈敏度最高當Bs=56°左右,即 K=1.5 左右時,檢查靈敏度較低
