1、寬頻帶探頭比窄頻帶探頭激發(fā)時(shí)間更短的脈沖波,具有更好的分辨力,一般用于涂層或薄板的測(cè)厚。在測(cè)量高衰減材料時(shí),寬頻帶探頭獲得更穩(wěn)定的回波。

2、探頭尺寸和頻率的選擇應(yīng)能獲得較窄的聲束寬度,以精確測(cè)量限定的區(qū)域,并能穿透整個(gè)厚度范圍。

3 、對(duì)于薄的材料,一般使用高阻尼、高頻率探頭。高頻(10MHz或更高)延遲塊探頭可用于0.2mm左右厚度鋼材料的測(cè)量;也可采用小焦距雙晶探頭進(jìn)行薄材料的測(cè)量。對(duì)于雙晶探頭,焦距范圍應(yīng)覆蓋被測(cè)產(chǎn)品的厚度范圍。

4、當(dāng)測(cè)量較小厚度的產(chǎn)品時(shí),可使用延遲塊探頭采用回波-回波或多次回波校驗(yàn)法進(jìn)行測(cè)量。當(dāng)延遲塊材料聲阻抗較低時(shí),如塑料延遲塊放在金屬上測(cè)量,界面回波產(chǎn)生相位轉(zhuǎn)變,應(yīng)校正以獲得準(zhǔn)確的測(cè)量結(jié)果,有些測(cè)厚儀具備自動(dòng)校正功能。

5、當(dāng)材料表面溫度較高,延遲塊做為熱屏障使用時(shí),延遲塊應(yīng)能承受被測(cè)產(chǎn)品的溫度。測(cè)量前應(yīng)了解溫度對(duì)延遲塊聲特性的影響(聲衰減和聲速漂移)。探頭制造商應(yīng)提供探頭可使用的溫度范圍和測(cè)量溫度下的使用時(shí)間。

6、根據(jù)不同的厚度和材料,探頭頻率范圍可從測(cè)量高衰減材料使用的100kHz到測(cè)量薄金屬片使用的50 MH。

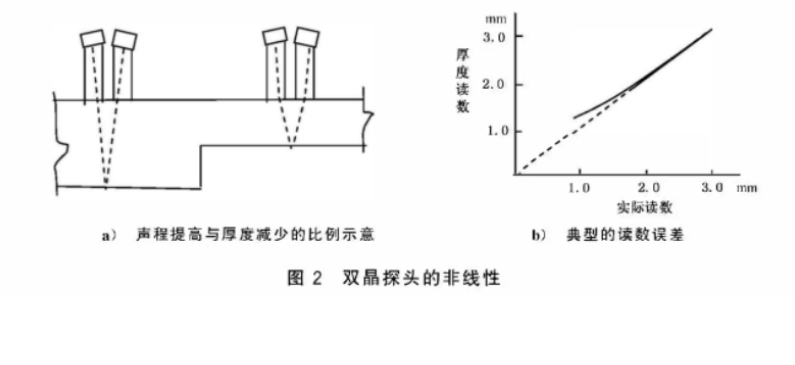

7 、如使用雙晶探頭,應(yīng)對(duì)聲波傳輸V型路徑的誤差進(jìn)行補(bǔ)償。通常在測(cè)量薄材料時(shí)雙品探頭的傳播時(shí)間與厚度不再有線性關(guān)系,測(cè)量的厚度越小,這種非線性越嚴(yán)重，變化示意圖見(jiàn)圖2a)所示,典型的誤差值見(jiàn)圖2b)。

8 、在弧面上測(cè)量時(shí),應(yīng)保證探頭直徑遠(yuǎn)小于被測(cè)區(qū)域。
