超聲波探傷儀垂直線性校準實驗-執行美國焊接協會和 AWS D1.1 標準
沈陽宇時先鋒超聲波探傷儀垂直線性校準實驗-執行美國焊接協會和 AWS D1.1 標準
實驗儀器：
沈陽宇時先鋒2MHz 24mm S60577 探頭
宇時先鋒 YUT – 2600 宇時先鋒超聲波探傷儀
DS TEST BLOCK 1018 STEEL S/N K11035 試塊
探頭選擇：縱波直探頭--探頭必須有一不小于1/2in2又不大于1in2的工作面積。探頭必須為圓形或方形。（理論上2.25MHz）
實驗過程：

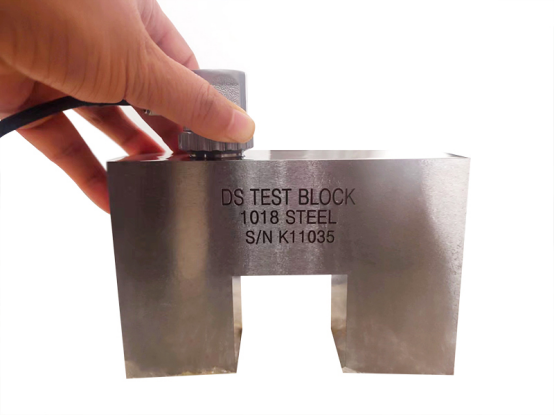

1.采用輕油性耦合劑涂抹在試塊上，將探頭耦合在T處。

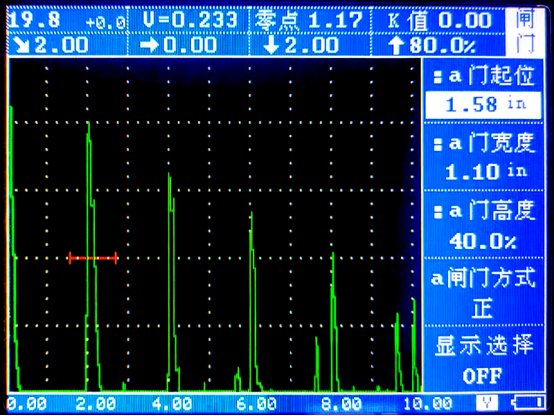

2.調節GAIN，從DS試塊2in厚度的截面上獲得一個達到顯示器屏高80%的指示。

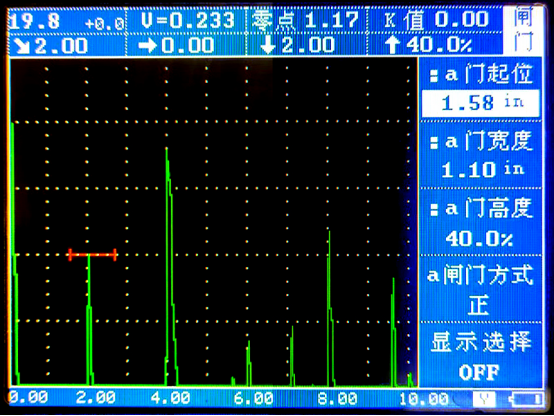

3.將探頭緩慢向U位置移動直至顯示器屏高降至40%停止。
4. 將GAIN一次性增加6.0dB，理論上屏幕高度應達到80%記錄當前累計增加的GAIN值和實際屏幕高度值。重復步驟3和步驟4直至增加的總增益不少于60dB。
記錄報告：
1. 從最低的dB等級開始，將累計增加的GAIN值記錄于“a”行，顯示高度記錄于“b”行，以此作為圖表的起始點。
2. 在將這些數據記錄于a、b行之后，滑動探頭得到一個新的、達到顯示器屏高40%的指示，不移動探頭，加上6dB，記錄這一新的dB讀數于“a”行中，顯示高度于“b”行中。在設備允許條件下多次重復這一步驟。
3. 由“b”行求出屏幕%值的平均值，但舍棄表中開頭和最后3個數據。此值作為計算校正讀數中的%2。
4. 下列方程用于“c”行計算：
dB2 = 20 x log(%2/%1) + dB1
%1為“b”行
%2為“b”行的平均值（舍棄表格的首三個和后三個數據）
dB1為“a”行
dB2為“c”行
5. dB誤差“d”行為從“a”行值中減去“c”行值：（a – c = d）
6. 累計dB誤差“e”的計算：從最接近0.0的“d”開始，水平方向累加dB誤差“d”，將其寫于”e“行。
7. 自“b”行平均值線向左、向右水平移動，找出這樣一個區間，使區間的最大和最小累計誤差差值不超過2dB。數出水平移動的格數，減去1，余數乘以6這一dB值即為設備的合格范圍。
樣例：
行項 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
a dB讀數 （dB） | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 |
b 顯示高度 （%） | 75 | 76 | 83 | 86 | 74.5 | 82 | 65 | 79 | 75 | 87 | 81 | 78 |
c 校正讀數 （dB） | 6.2 | 12.1 | 17.3 | 23.0 | 30.3 | 35.4 | 43.5 | 47.8 | 54.2 | 58.9 | 65.6 | 71.9 |
d dB誤差值 （dB） | -0.2 | -0.1 | 0.7 | 1.0 | -0.3 | 0.6 | -1.5 | 0.2 | -0.2 | 1.1 | 0.4 | 0.1 |
e 累計dB誤差值 （dB） | 1.8 | 2.0 | 2.1 | 1.4 | 0.4 | 0.7 | 0.2 | 1.6 | 1.4 | 1.6 | 0.5 | 0.1 |
精度要求：最小允許范圍為60 dB
“b”行平均值：76.9%
總鑒定范圍（ 6 ）dB到（ 72 ）dB
總誤差值（ 1.8 ）dB
合格的dB范圍 60dB
