數字超聲波探傷儀和探頭的組合性能有時基線性(水平線性)、幅度線性(垂直線性)、組合頻率、靈敏度余量、盲區(僅限直探頭)和遠場分辨力等。今天給大家分享數字宇時先鋒超聲波探傷儀水平線性測試方法。

       水平線性又稱時基線性，次測試是為了檢查超聲檢測系統的時基線性。

(1)測試時使用檢測面與底面平行而表面光滑的試塊。原則上選擇相當于探測聲程1/5的試塊厚度。檢測儀的抑制置于“0”或“斷”，其他調整取適當值。

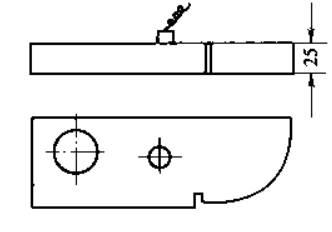

(2)將直探頭置于IIW (或其他試塊)上， 對準25 mm厚的大平底面。調節檢測儀器，使屏幕上顯示出第6次底面回波。

(3)分別將第一、 第六次底面 回波幅度調節為50%滿刻度，將第一次底面回波 B1的前沿對水平準刻度“0”，第六次底面回波B6。的前沿對準水平刻度“ 100”,最大掃描量程B。

(4)依次將B2、B3、B4、B5,調節到50%滿刻度，并分別讀出此時底面回波與對應刻度的偏差L2、L3、L4、L5,然后取其中最大值的偏差值Lmax則在此掃描范圍的水平線性。

(5)不同的標準，對合格指標有不同的要求。按NB/T 47013.3- -2015 標準規定，水平線性偏差不大于1%。

以上是數字宇時先鋒超聲波探傷儀水平線性測試的方法，僅供大家參考
