與“頻率”“波”和“脈沖”相關的術語

3.1 頻率

3.1.1頻率 frequency

每秒的周期數。注:用赫茲(Hz)表示。

3.1.2標稱頻率 nominal frequency

由制造商所標出的探頭(5.2.1)頻率(3.1.1)。

3.1.3檢測頻率 test frequency

檢測系統檢測材料或試件的有效超聲頻率。

3.1.4頻譜 frequency spectrum

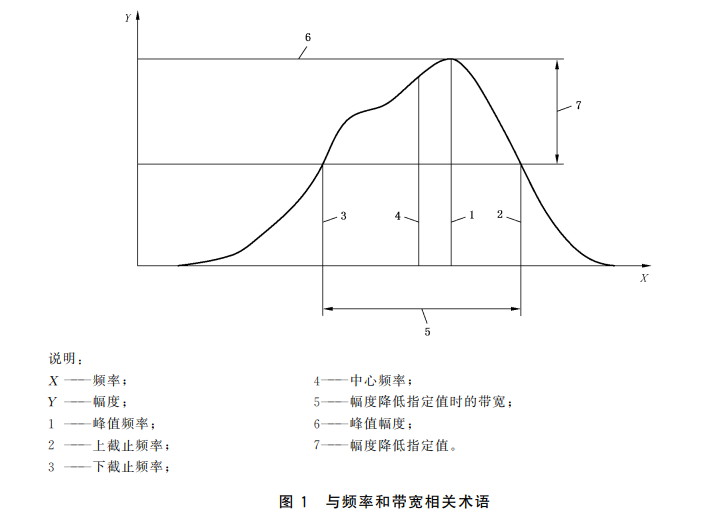

幅度(3.2.2)相對于頻率(3.1.1)的分布。注:見圖1。

3.1.5中心頻率centre frequency

上、下截止頻率的算術平均值。注:見圖1。

3.1.6峰值頻率 peak frequency

頻漕(3.1.4)中最大幅度所對應的頻率(3.1.1)。注:見圖 1。

3.1.7截止頻率 cut-off freguency

比峰值頻率(3.1.6)的幅度下降一定程度(如3 dB)時的幅度(3.2.2)所對應的頻率(3.1.1)。注:見圖1。

3.1.8帶寬bandwidth

頻譜(3.1.4)中上截止頻率與下截止頻率之間的寬度注:見圖1。

3.1.9相對帶寬relative bandwidth

帶寬(3.1.8)與中心頻率(3.1.5)之比,用百分比表示注:見圖 1。

3.2波和脈沖

3.2.1

超聲波 ultrasonic wave

頻率(3.1.1)超過人耳聽覺范圍(大于 20 kHz)的聲波。

3.2.2幅度 amplitude

聲波大小的絕對或相對度量

3.2.3相位phase

以弧度或角度表示的振動在周期中的瞬時狀態

3.2.4波長wavelength

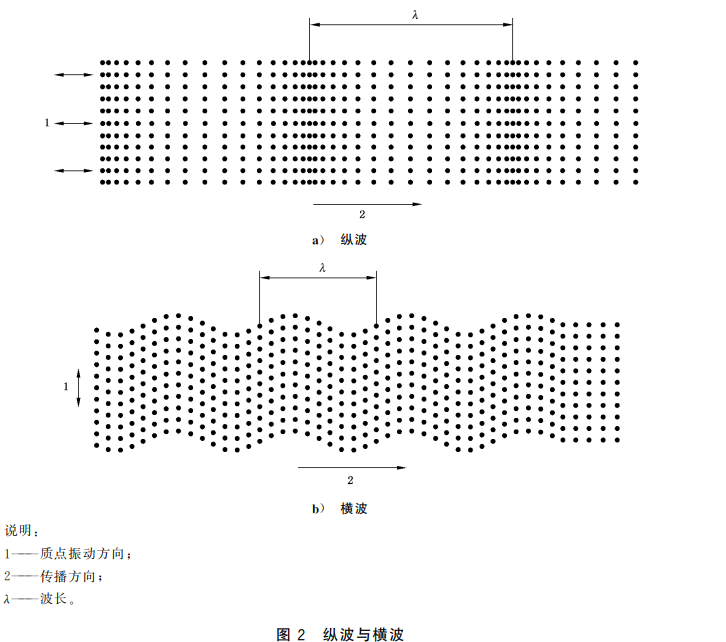

波經歷一個完整周期所傳播的距離。注:見圖 2。

3.2.5波前wavefront

波中最前方相同相位(3.2.3)的所有點所構成的連續面。

3.2.6聲時 time-of-flight;TOF

超聲脈沖從發射探頭穿過試件傳播到接收探頭的時間。

3.2.7脈沖 pulse

持續時間短的電信號或超聲信號。

3.2.8脈沖幅度 pulse amplitude一個脈沖(3.2.7)中的最大幅度,對于射頻信號,為峰-峰值;對于檢波信號(A 型顯示),為基線峰值

3.2.9脈沖上升時間pulse rise time

脈沖幅值從規定下限變化到規定上限所需時間。

3.2.10脈沖持續時間pulse duration

在峰值幅度以下指定水平測量的脈沖(3.2.7)上升沿和下降沿之間的時間間隔。

3.2.11脈沖形狀 pulse shape

以圖形表示的脈沖(3.2.7)幅度(3.2.2)與時間的函數關系

3.2.12脈沖包絡 pulse envelope

由脈沖形狀(3.2.11)的所有峰值點構成的外輪。

3.2.13脈沖能量 pulse energ)

一個脈沖(3.2.7)內的全部能量。

3.2.14脈沖過沖 pulse overshoot

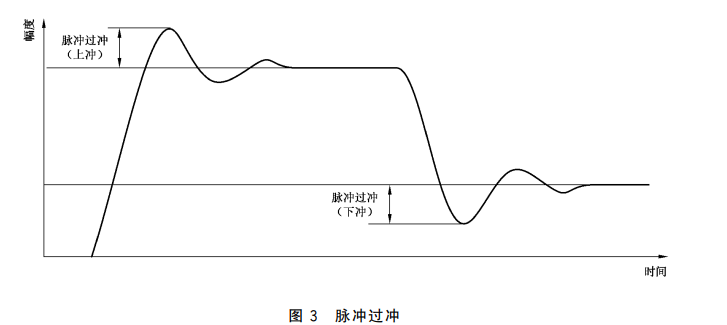

脈沖(3.2.7)起始和結束位置超過指定水平的非期望振動。注:見圖 3。

3.2.15寬帶脈沖broad-band pulse

相對帶寬(3.1.9)不小于 65%的脈沖(3.2.7)。

3.2.16中帶脈沖 medium-band pulse

相對帶寬(3.1.9)大于 35%且小于 65%的脈沖(3.2.7)。

3.2.17窄帶脈沖narrow-band pulse

相對帶寬(3.1.9)不大于 35%的脈沖(3.2.7)

3.2.18脈沖重復頻率 pulse repetition frequency;PRE

每秒產生的脈沖(3.2.7)數,用赫茲(Hz)表示。

波的類型3.3

3.3.1縱波longitudinal wave，壓縮波compression wave

在介質中傳播時,介質質點的振動方向與波傳播方向一致的聲波波型。注:見圖2a)。

3.3.2橫波transverse wave，剪切波 shear wave

在介質中傳播時,介質質點的振動方向與波傳播方向相互垂直的聲波波型，注:見圖 2 b)。

3.3.3表面波surface wave，瑞利波 Rayleigh wave

沿介質表面?zhèn)鞑?有效透入深度約為一個波長(3.2.4)的聲波波型

3.3.4爬波creeping wave以第一臨界角(4.4.11)附近的角度人射而產生的,以接近縱波(3.3.1)聲速沿表面層傳播的波型注1:不受試件表面狀態的影響,也不會隨著表面的起伏而起伏，

注 2:也可能以其他方式產生。

3.3.5板波 plate wave，蘭姆波 Lamb wave

僅在入射角、頻率(3.1.1)和板厚滿足特定關系時產生,在薄板整個厚度范圍內振動、沿平行于板面方向傳播的波型。

3.3.6平面波 plane wave

波前為平面形狀的波，

3.3.7柱面波cylindrical wave

波前為柱面形狀的波。

3.3.8球面波spherical wave波前為球面形狀的波。
