超聲波檢測中與“聲”相關的術語匯總

4.1.聲的產生和接收

4.1.1換能器transducer

    探頭(5.2.1)中實現電能轉換成超聲能并逆向轉換功能的元件；

4.1.2壓電換能器 piezo-electric transducer

用壓電材料制作的換能器(4.1.1)。

4.1.3復合材料換能器 composite transducer

一系列細小的壓電陶瓷棒嵌人樹脂基底制成的板狀換能器。

4.1.4電磁聲換能器 electro-magnetic acoustic transducer;EMAT利用磁致伸縮力或洛倫茲力在鐵磁性或?qū)щ姴牧现挟a(chǎn)生超聲波的換能(4.1.1)。

4.1.5聚焦換能器 focusing transducer

至少具有一個曲面用于使聲束(4.2.2)聚焦的壓電換能器(4.1.2)

4.2 聲傳播

4.2.1聲場 sound field

發射聲能傳播所產生的三維聲壓分布，

4.2.2聲束 sound beam

超聲聲束 ultrasonic beam

聲能主要部分傳播經過的聲場(4.2.1)區域，

4.2.3聲束軸線 beam axis

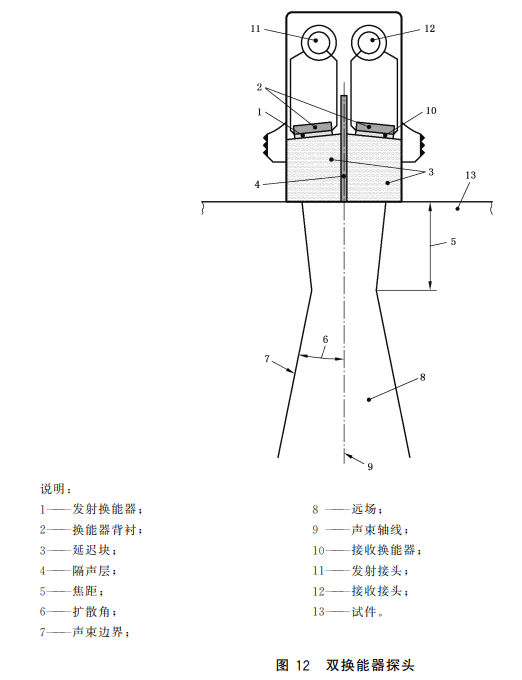

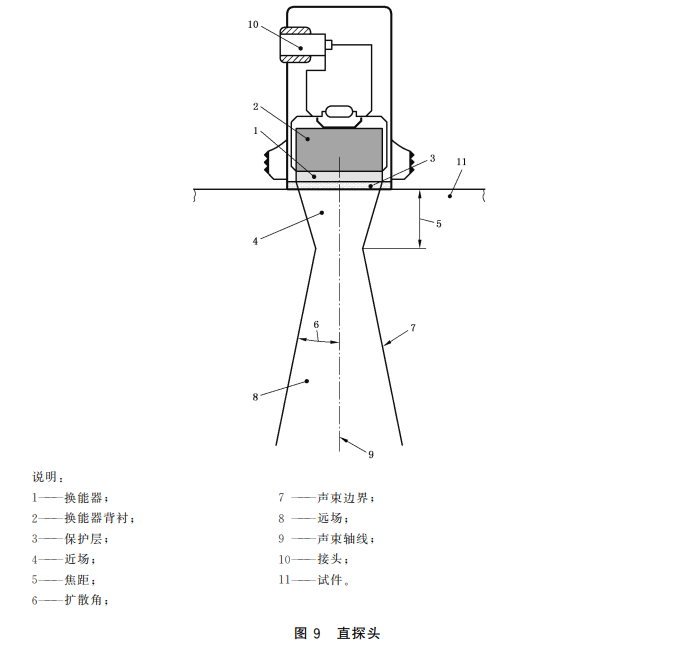

通過遠場中不同距離處聲壓極大值點的直線;注:見圖4 b)、圖 9-圖 12。

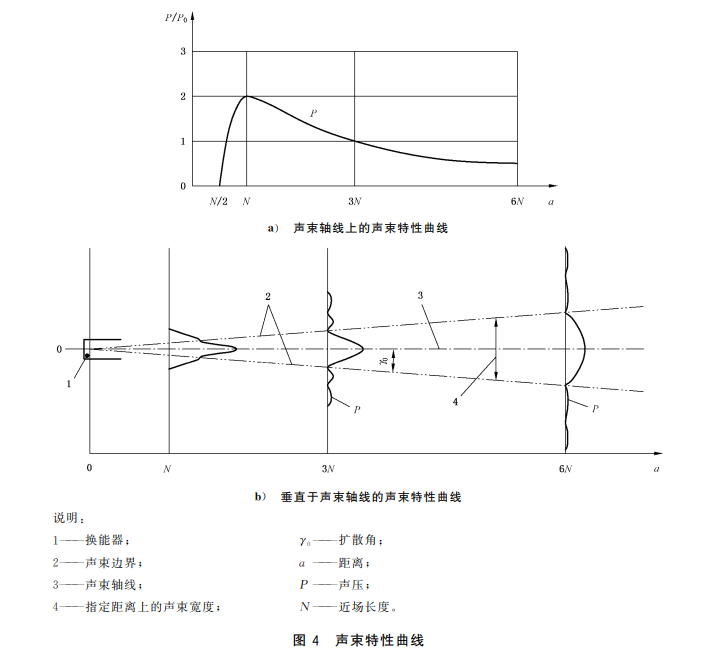

4.2.4聲束特性曲線beam profile

沿聲東軸線(4.2.3)的信號幅度分布曲線,或在距探頭(5.2.1)一定距離處垂直于聲東軸線的信號幅度分布曲線。注:見圖4.

4.2.5聲束邊界beam boundary

遠場中超聲東的邊界,在與探頭(5.2.1)距離相同的橫截面上測量的聲壓降至聲束軸線(4.2.3)上聲壓值的一給定比率的點的集合。

注:見圖4 b)、圖9、圖 10、圖12

4.2.6聲束寬度 beam width

通過測量距探頭(5.2.1)一定距離處的聲東邊界間的距離獲得的垂直于聲東軸線(4.2.3)方向的聲束尺寸。注:見圖4 b)。

4.2.7擴散角angle of divergenee

指向角、在遠場(4.2.11)中聲東軸線(4.2.3)與聲東邊界(4.2.5)間的角度注:見圖4 b)、圖9、圖 12。

4.2.8近場 near field/菲涅耳區 Fresnel zone

由于干涉的原因,聲壓不隨距離作單調變化的聲束(4.2.2)區域注:見圖 9。

4.2.9近場點 near field point

聲東軸線(4.2.3)上聲壓達到最后一個極大值點的位置.

4.2.10近場長度 near field length

換能器(4.1.1)到近場點(4.2.9)之間的距離。注:見圖 4。

4.2.11遠場 far field

超過近場點(4.2.9)以外的聲束(4.2.2)區城。注:見圖 9、圖 12。

4.2.12焦點 focal point;focus

聚焦聲束軸線(4.2.3)上聲壓最大值點。

4.2.13焦距 focal distance;focal length

從焦點(4.2.12)到探頭(5.2.1)的距離。注:見圖 9、圖 12。

4.2.14焦區focal zone;focal range

聲壓均保持在相對于其最大值的某一水平之上的探頭(5.2.1)聲束(4.2.2)區域。

4.2.15焦區長度 length of the focal zone

焦區(4.2.14)在聲柬軸線(4.2.3)上的起始位置和結束位置之間的距離。

4.2.16焦區寬度 width of the focal zone

焦區(4.2.14)在焦距(4.2.13)處垂直于聲東軸線(4.2.3)方向的尺寸。

4.2.17聲特性 acoustical properties

影響材料中超聲傳播行為的材料特征參數。

4.2.18聲各向異性材料 acoustical anisotropy material

在不同方向具有不同聲速的材料。

4.2.19聲速 sound velocity

傳播速度 velocity of propagation，聲波在材料中沿傳播方向行進的相速度(4.2.20)或群速度(4.2.21)。

注 1:在非頻散介質中,相速度等于群速度。注2:在各向異性介質中,速度取決于傳播方向。

4.2.20相速度 phase velocity

波前的傳播速度(4.2.19)

4.2.21群速度 group velocity

聲能的傳播速度(4.2.19)。
